中航·国际航空城展示中心

一、项目概况

       中航国际航空城展示中心工程建设项目，总建筑面积11471m²，其中北楼5626.3m²，南楼5634.6m²。门厅509.9m²。北楼2层，总高度20.90m，南楼3层，总建筑高度20.3m，门厅1层，总建筑高度9.3m。建筑结构类型为北楼为钢结构+桁架，跨度约40.24m，南楼及门厅为钢结构+网架，跨度约41.9m，该项目投资额约1亿元。中航-国际航空城展示中心项目采用BIM技术进行设计、施工、运营。

二、BIM应用及成果

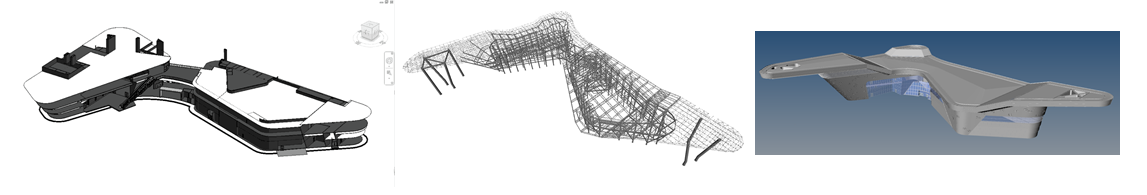

◆全专业bim建模：在同一协同环境下进行全专业BIM模型构建：①钢结构专业建模人员主要采用AutoCAD2015、Tekla18.1等软件建模；② 土建机电专业建模人员采用revit2016、鸿业等软件建模；③ 屋面和幕墙专业建模人员使用犀牛软件和AutoCAD2015建模。

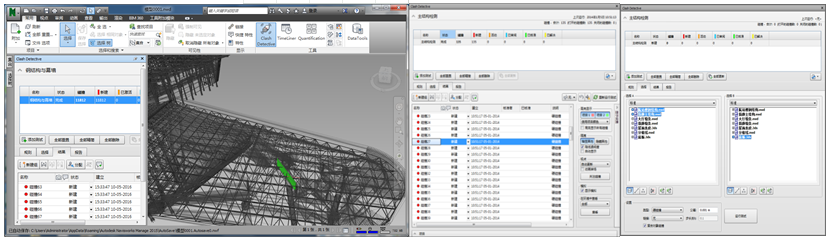

       ◆冲突检查及优化：对各专业进行碰撞检查，提高了本项目设计准确性，减少了设计错误，避免了后期频繁的设计变更和不必要的工时、成本浪费，提高了本项目效率及经济性。

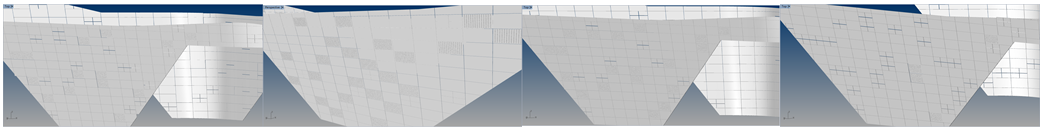

       ◆参数化建模：采用BIM参数化建模技术，颠覆了传统建模方式，提高了30%以上建模效率；运用犀牛+grassshopper，高效地创造多种方案选择，即时调整方案以响应项目进行中的各种变化，本项目共设计方案十余种，制作方案效果图上百余张。

       ◆BIM4D施工方案模拟：采用施工虚拟预演，预先调整施工计划，避免施工中可能的冲突、等工情况，助于降低施工成本；本工程共解决3处施工冲突，提高5%施工效率，缩短了整体 施工时间15天。
